De quoi s’agit-il ?
Le MiniTx PO-GO est un mini émetteur / transmetteur de conception très simple, capable de générer deux porteuses simultanées modulées via un récepteur Bluetooth intégré ou via une source sonore analogique extérieure.
La fréquence de chaque porteuse est réglable par un potentiomètre multi tours :
– Une fréquence dans la bande des GO (153 kHz à 279 kHz)
– Une fréquence dans la bande des PO : (531 kHz à 1 602 kHz)
Une première sortie RF isolée galvaniquement peut alimenter tous types de récepteurs, au travers d’un simple couplage.
Une seconde sortie est raccordable à une antenne pour un rayonnement de proximité, ou vers l’entrée d’un amplificateur RF.
Le MiniTx PO-GO, suivant son niveau d’équipement, est alimenté soit à partir d’une tension continue de 12 V, soit à partir d’un bloc délivrant de 15 à 30 VDC, soit à partir du réseau secteur 230 VAC.
Ce projet est particulièrement destiné aux débutants et à tous ceux qui souhaitent prendre ou reprendre le fer à souder, sans pour autant se replonger dans des études d’électronicien !
Sa réalisation est très simple, ne nécessite aucune mise au point, aucun réglage et aucun besoin d’instruments de mesure.
Une assistance au câblage via l’outil adamo rend quasiment impossible toute erreur de câblage.

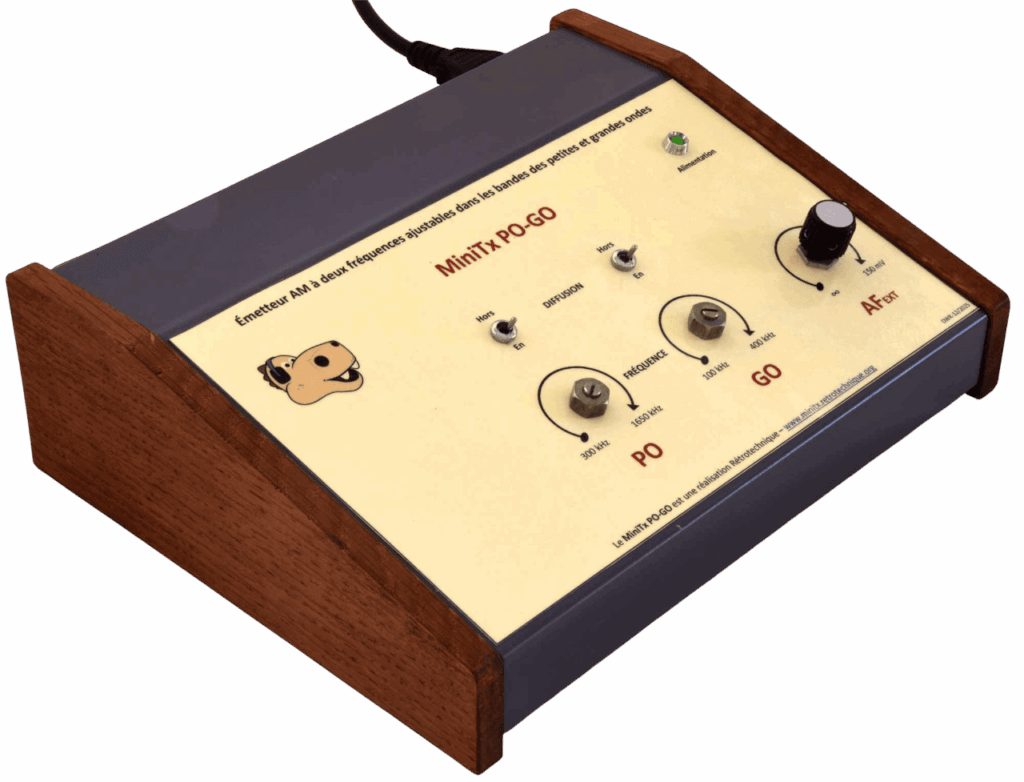

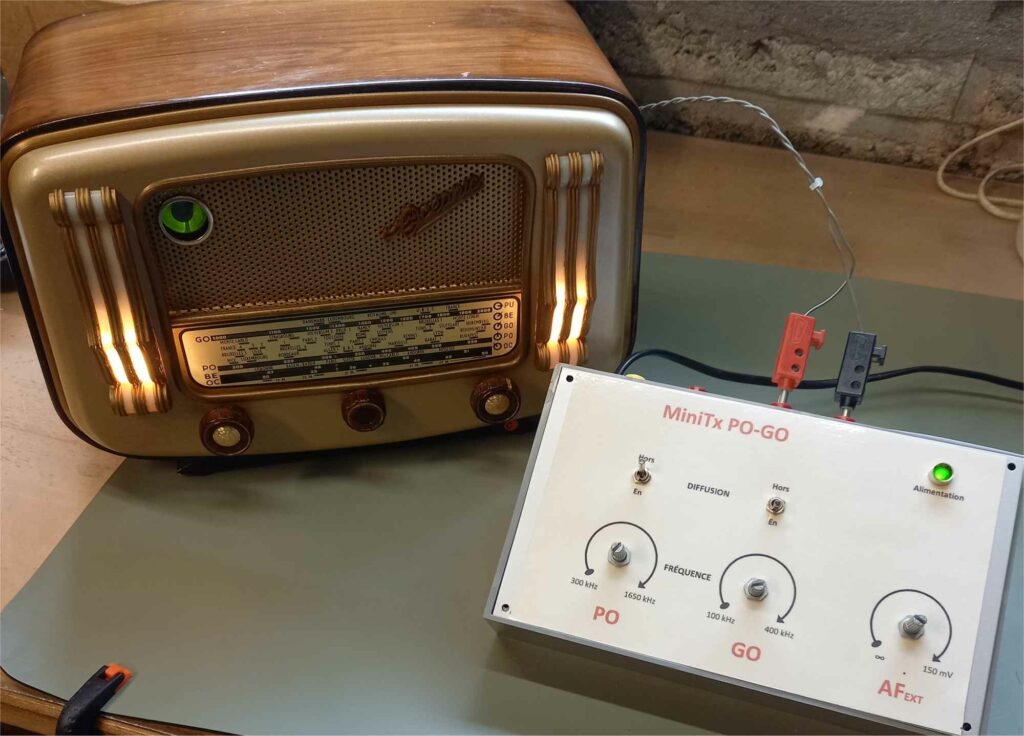

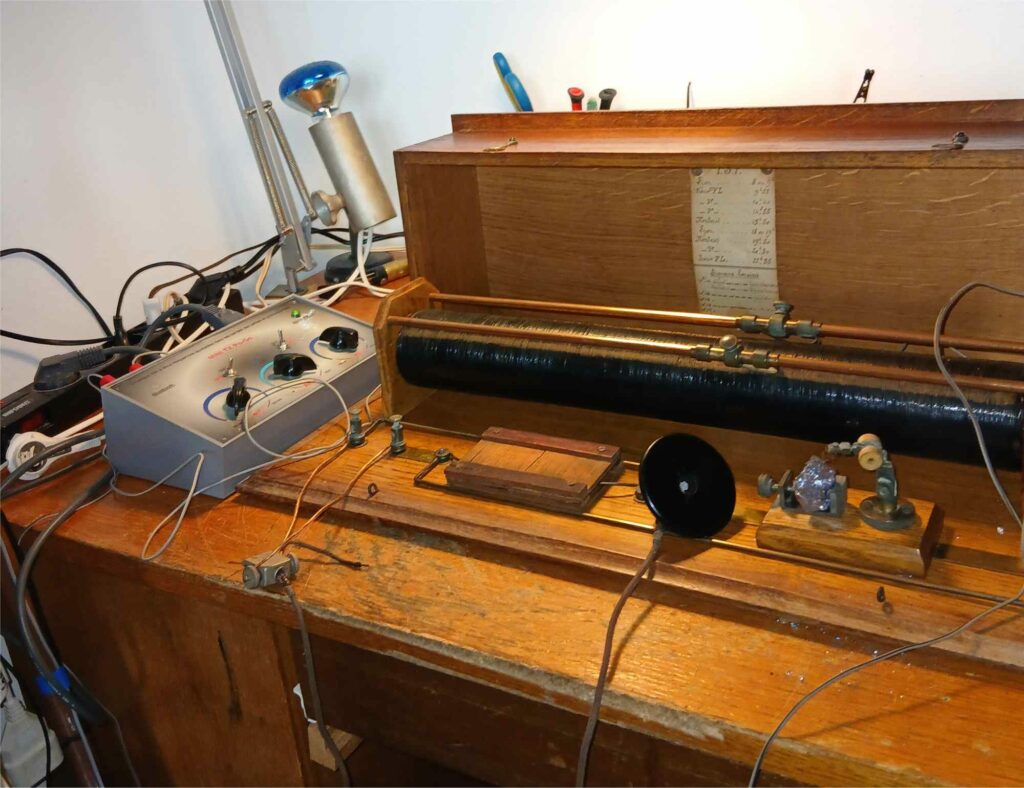

Une fois monté, retrouvez le plaisir d’écouter votre station radio préférée en direct ou en podcast ou vos fichiers musicaux, votre Smartphone les transmettant au MiniTx PO-GO sur la fréquence de votre choix du ou des récepteurs TSF !

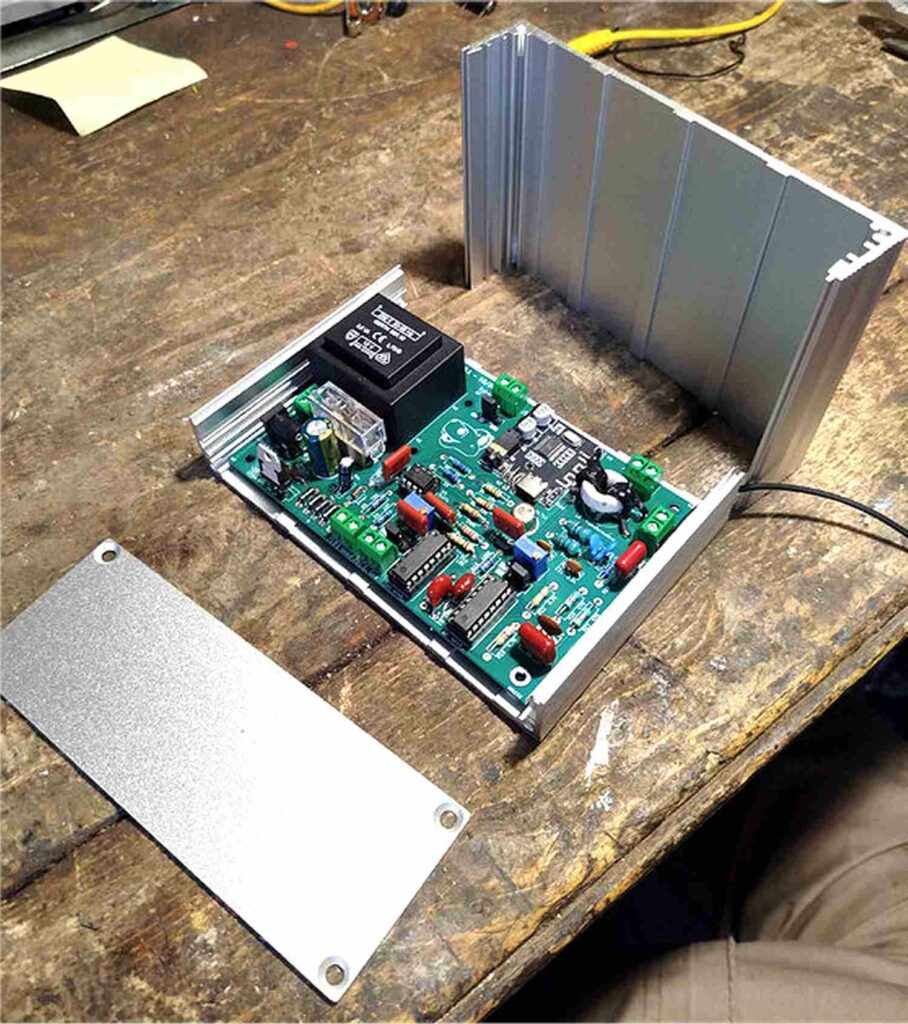

Le prototype est validé !

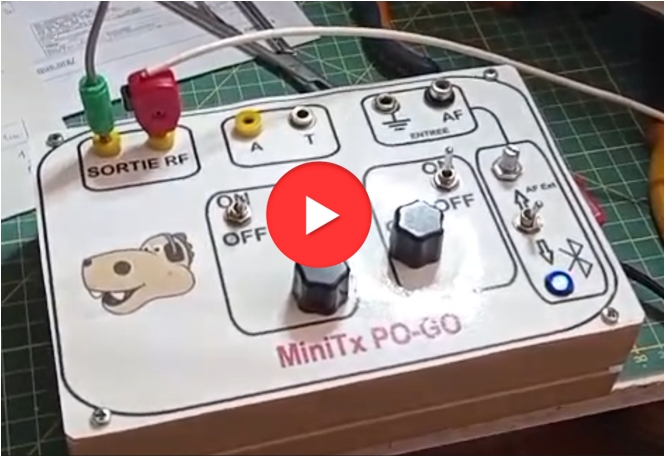

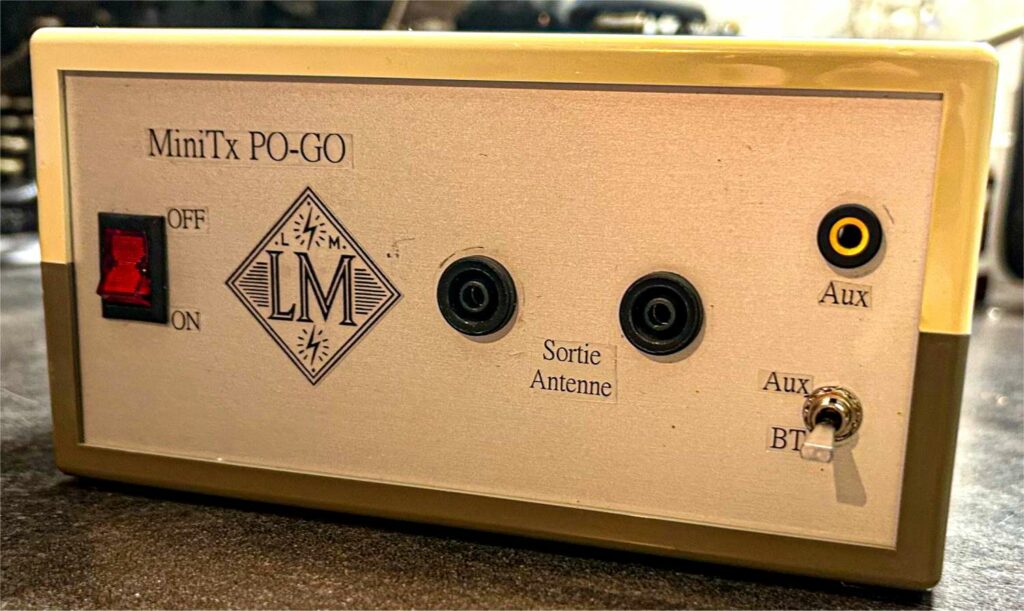

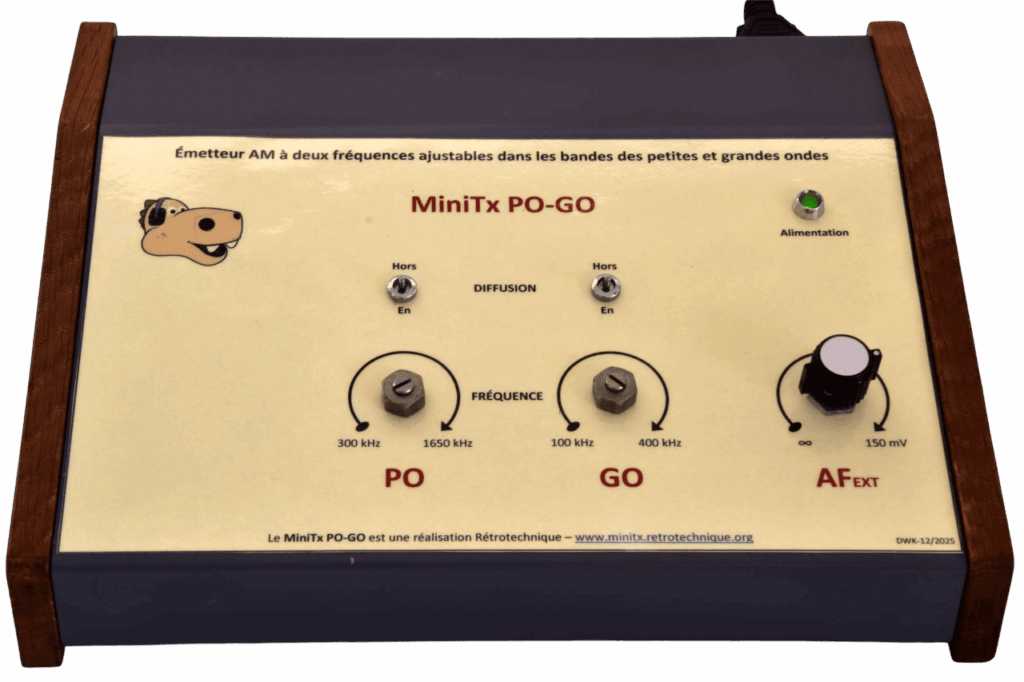

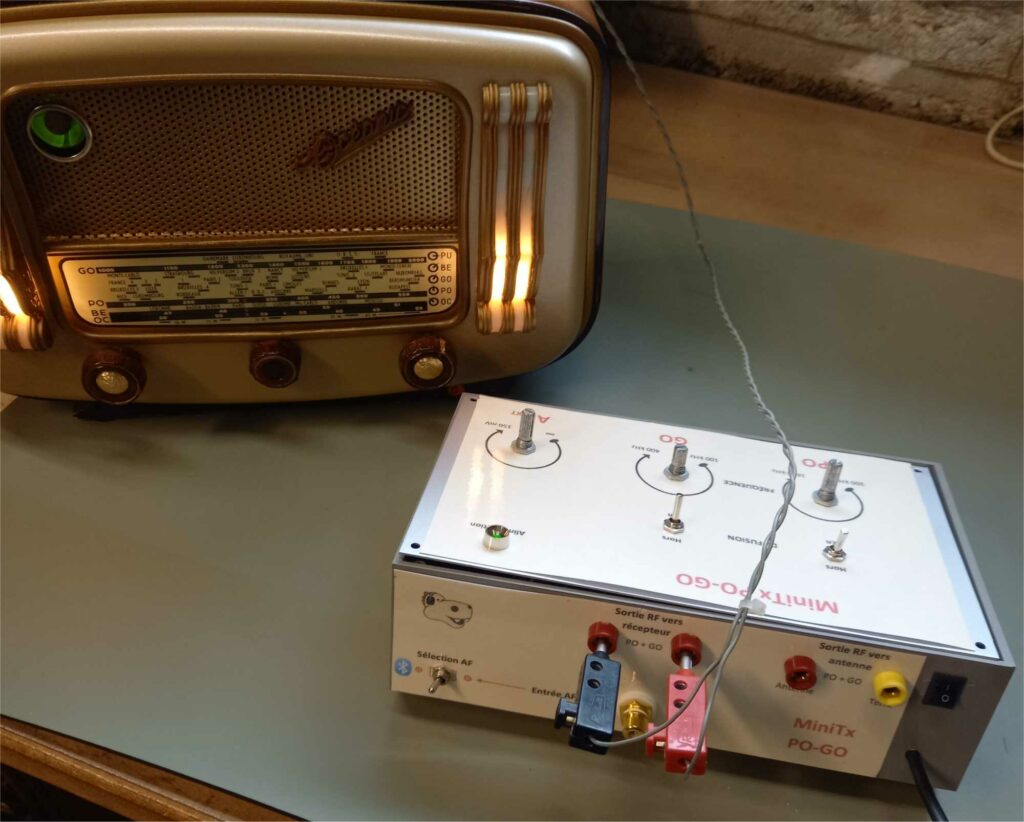

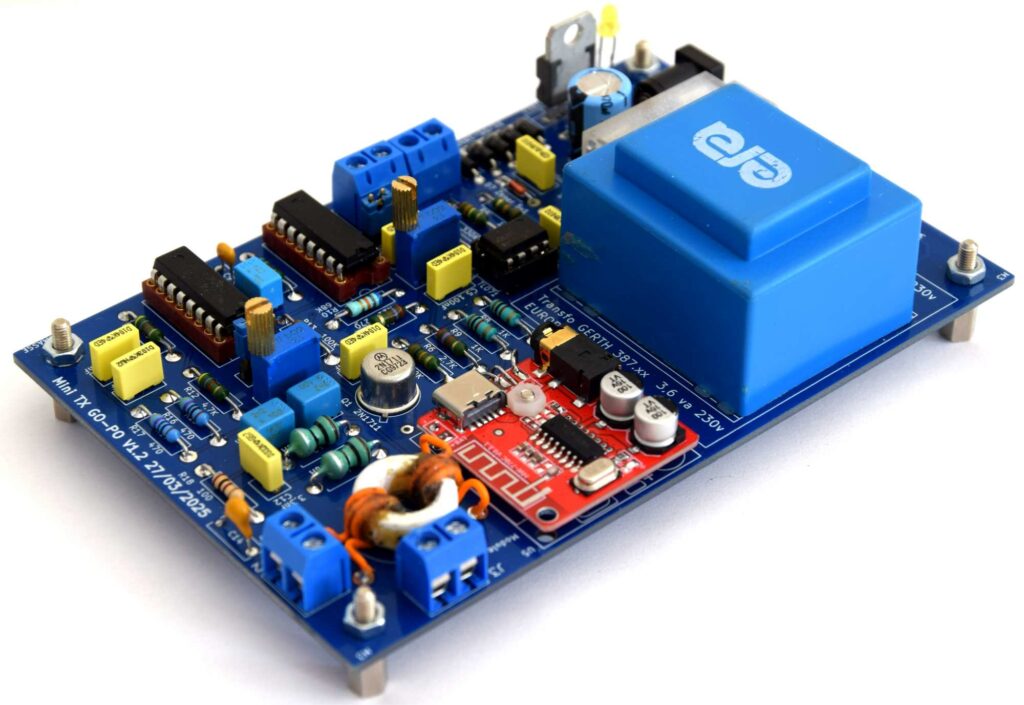

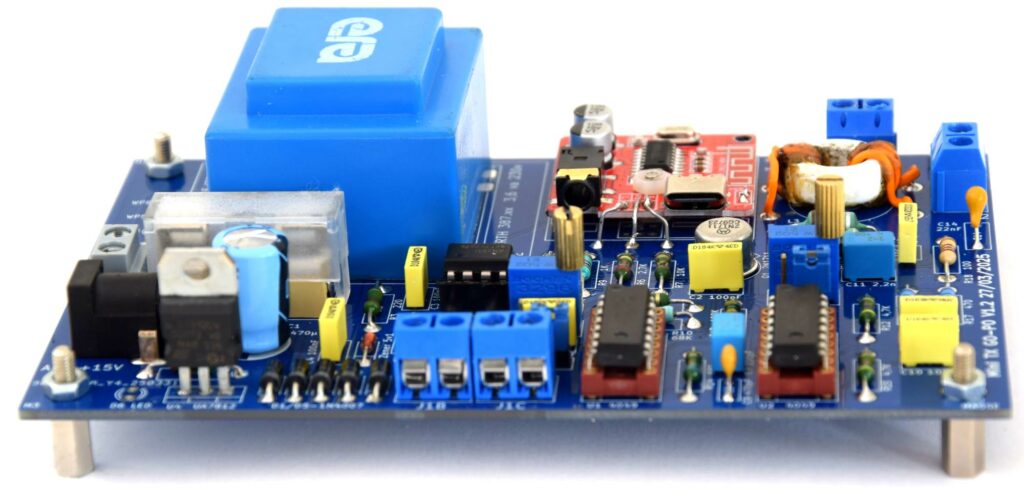

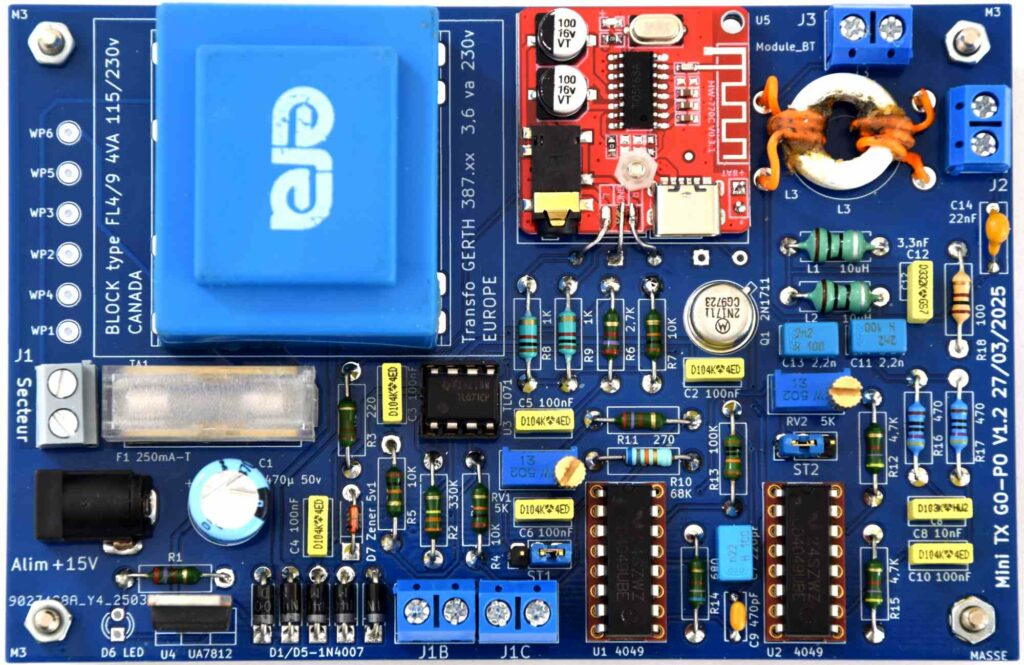

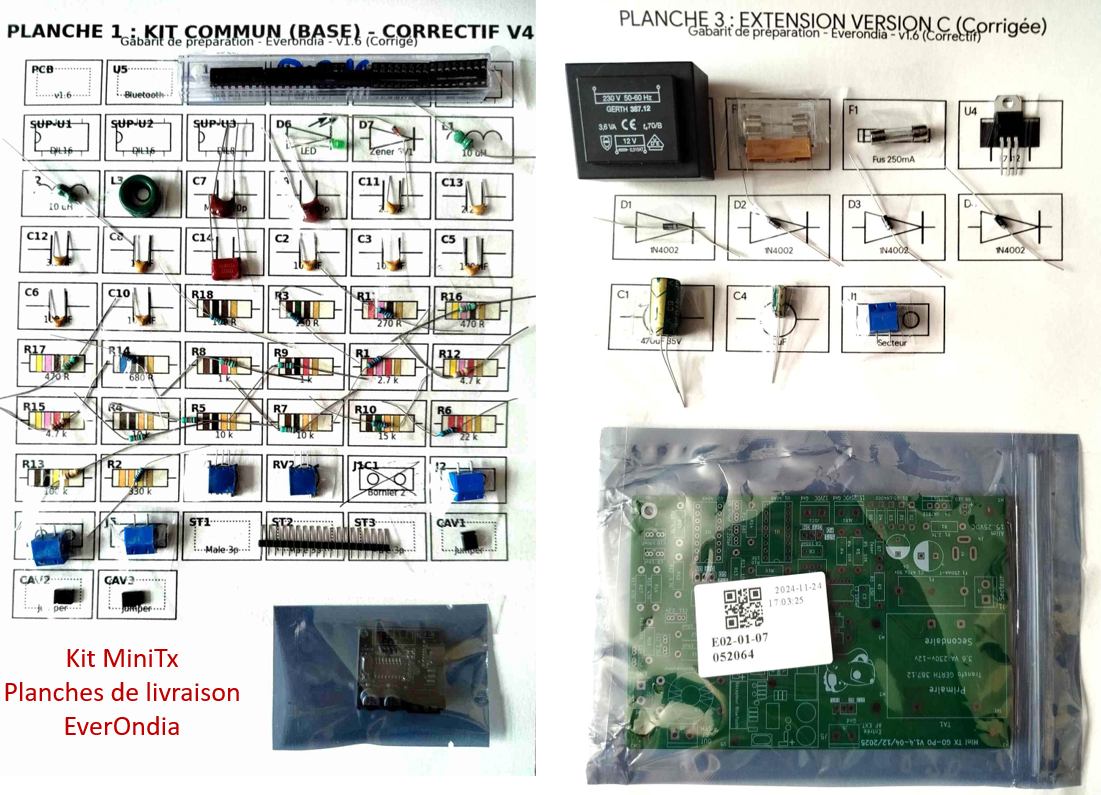

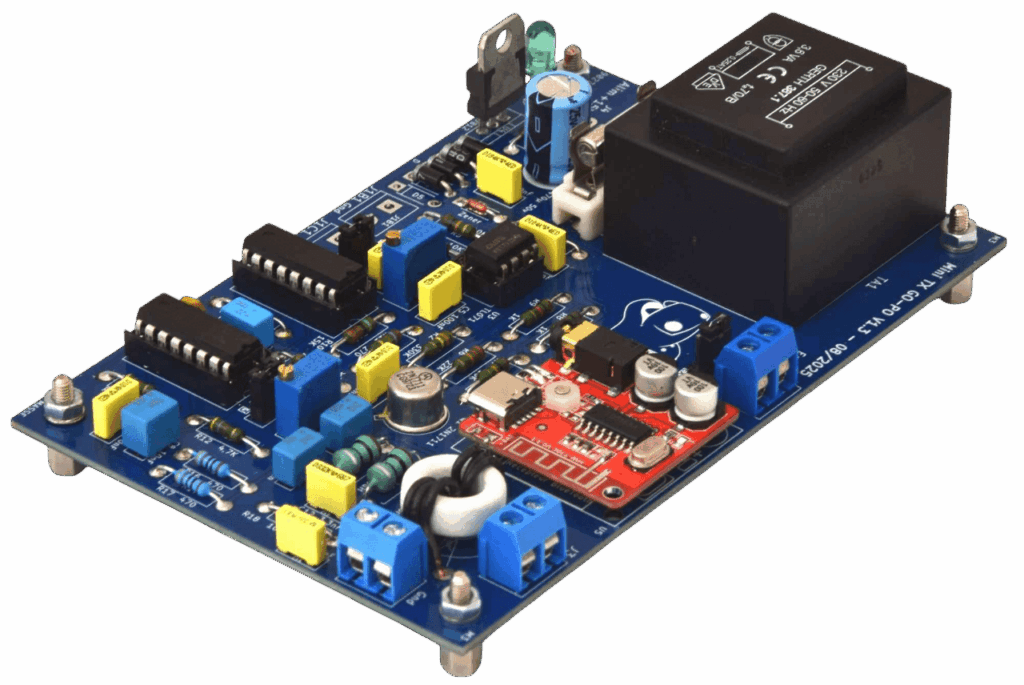

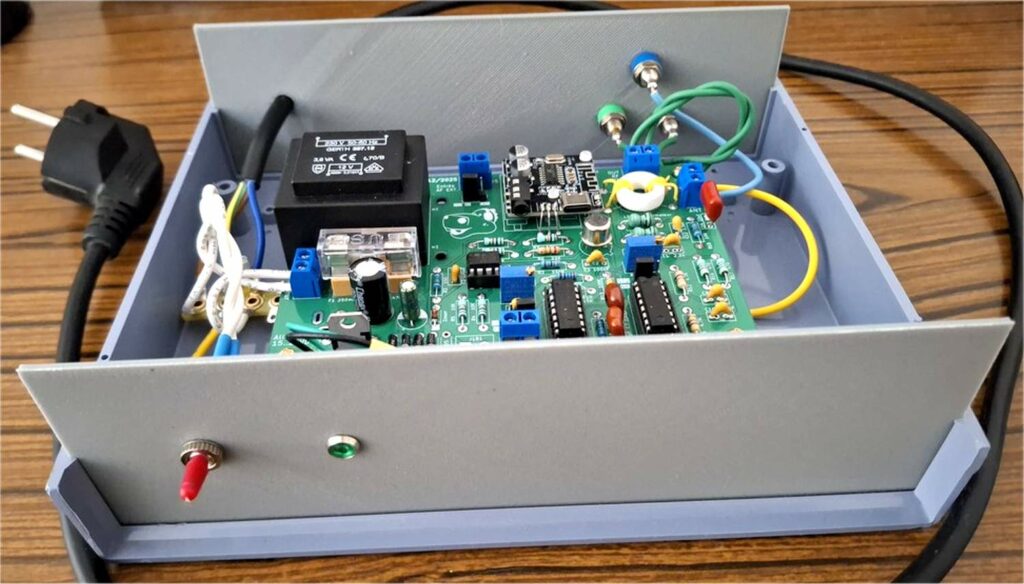

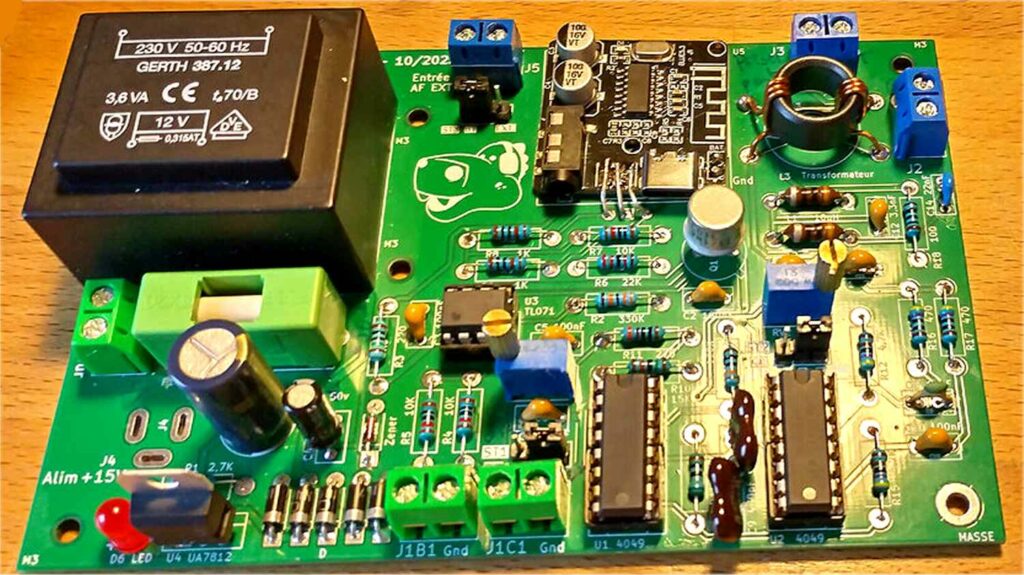

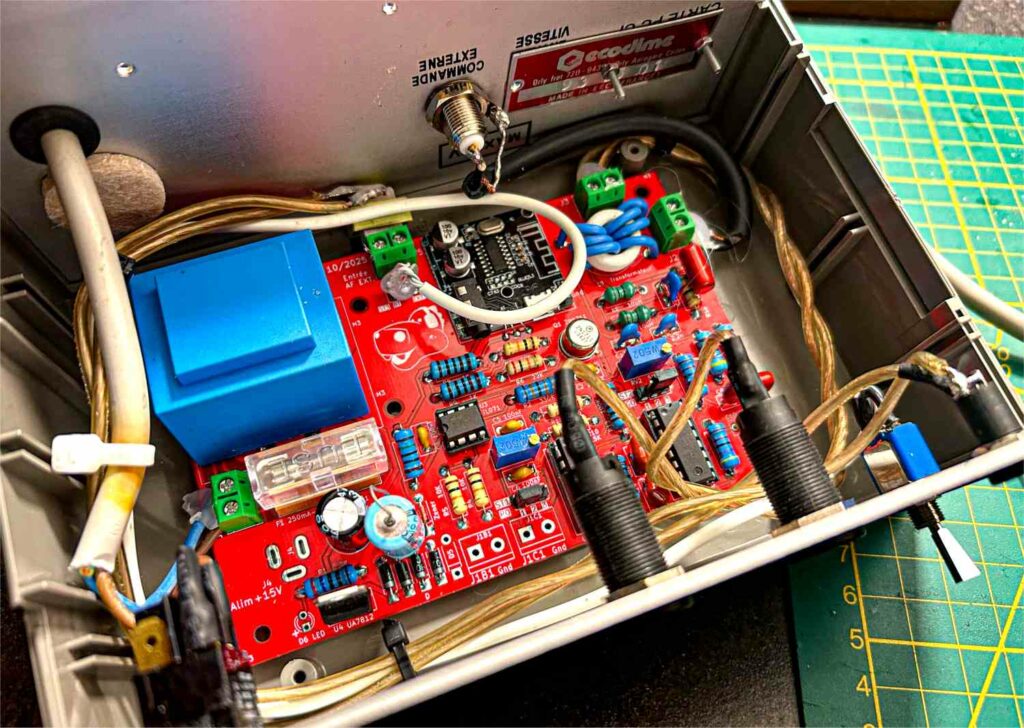

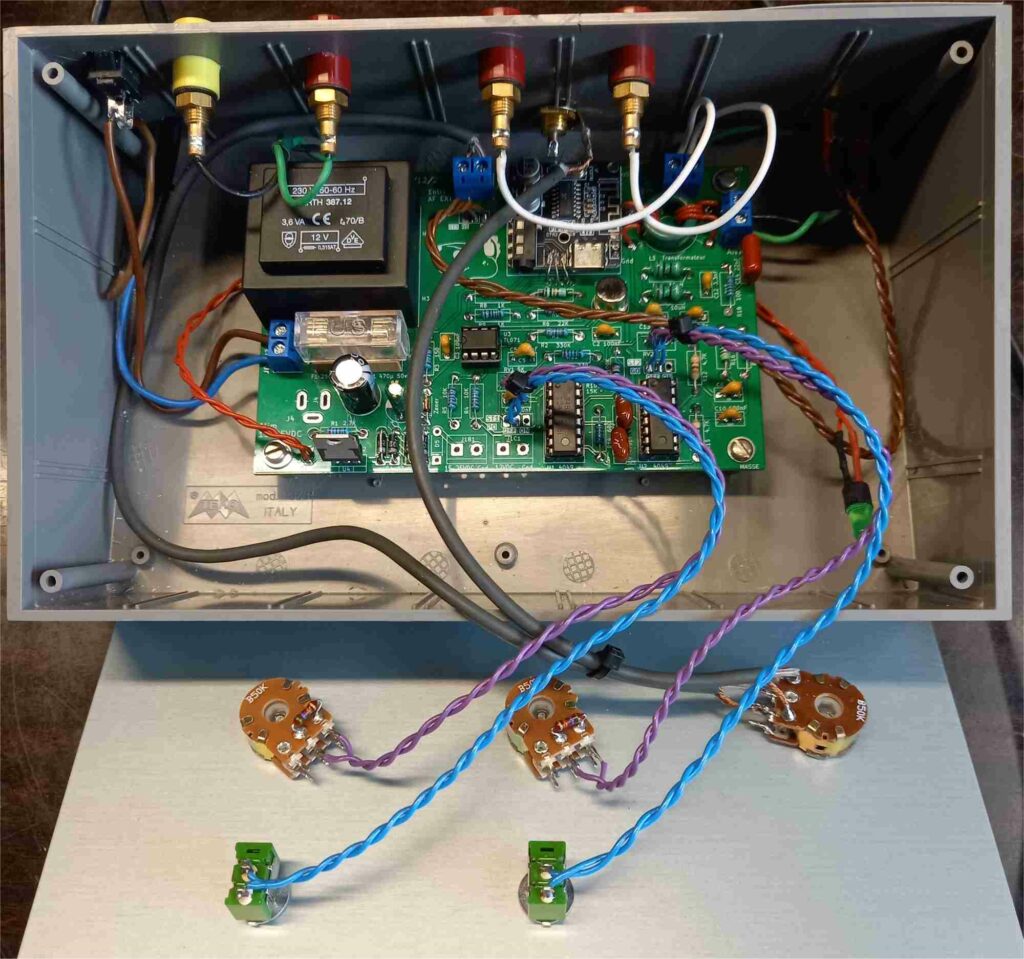

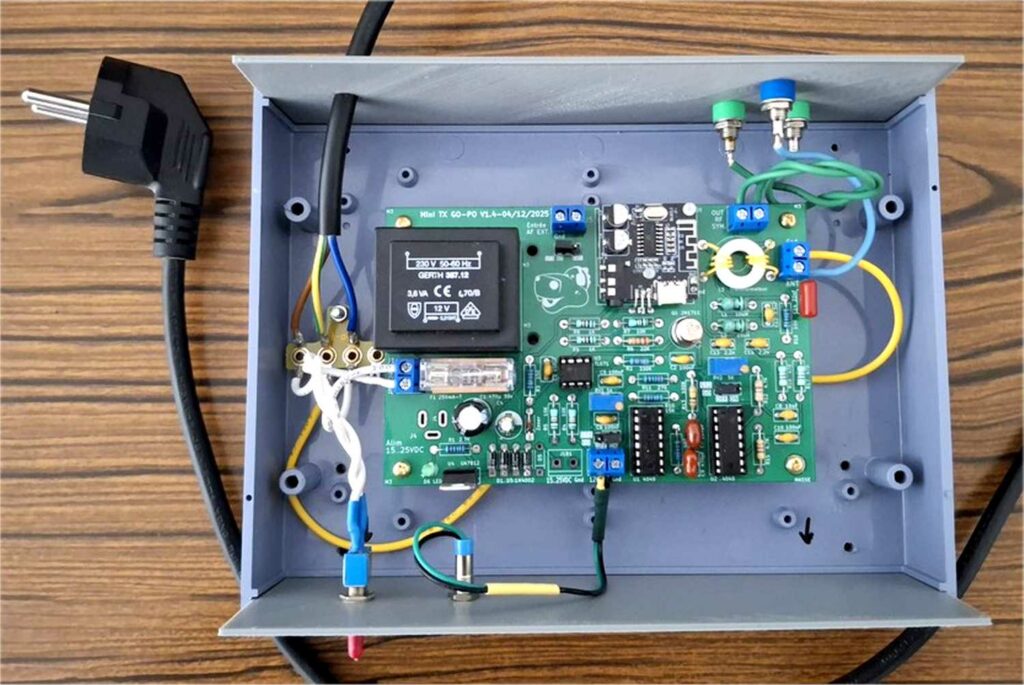

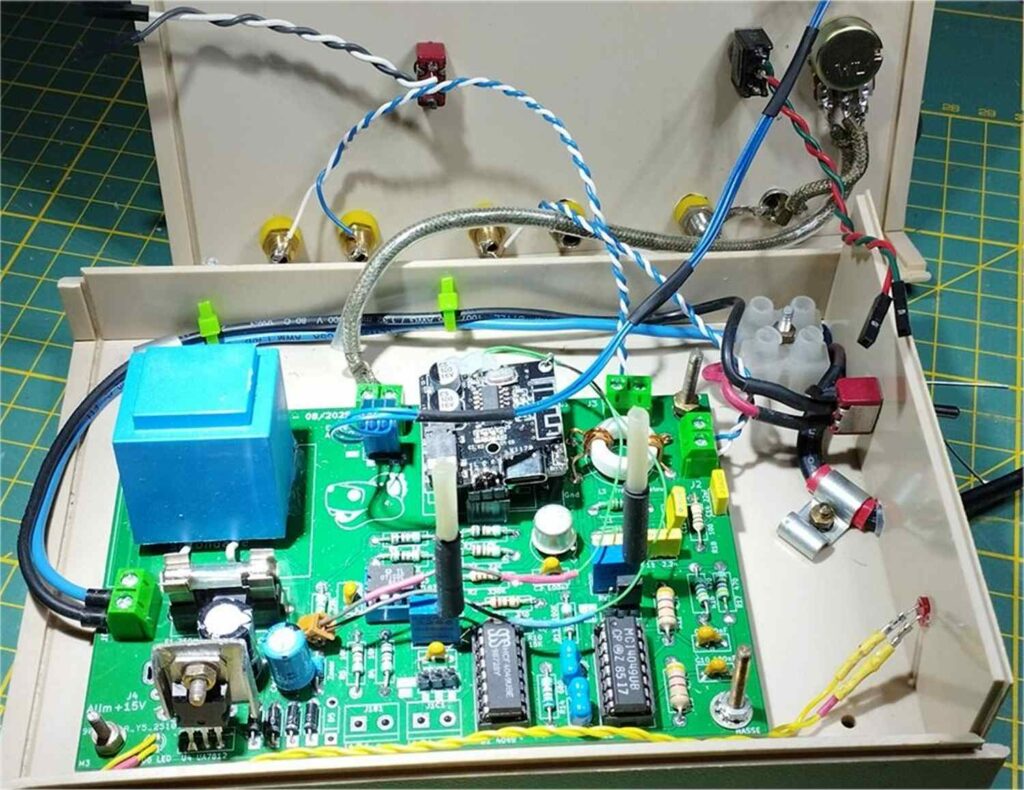

Cliché du circuit assemblé dans sa version la plus complète (alimentation sur secteur 230 VAC).
Dimensions : 185 x 130 mm
Suivez l’avancement du projet !
A ce jour, l’étude du MiniTx PO GO est terminée.
L’équipe doit maintenant effectuer les tâches suivantes, avant de diffuser l’ensemble des informations et documents permettant à tous de mener à terme ce projet :
- Réaliser un dernier prototype représentatif du module définitif et valider ses performances,
- Réaliser le module d’assistance au câblage pour l’outil adamo,
- Rédiger la notice de montage et instructions.
Ensuite, l’ensemble des fichiers de fabrication et des documents seront mis à disposition des amateurs, sur ce site, en téléchargement libre.
L’équipe reste à l’écoute de la communauté, afin de coller au plus près des besoins et des attentes.
N’hésitez donc pas à suggérer, à commenter, en réagissant sur le forum dédié ; tout projet est perfectible !
Qui sont les concepteurs du MiniTx PO-GO ?
Ce projet est mené par l’équipe qui a inventé et mis au point le modulateur 8 fréquences ModulAM.
Cette référence démontre le savoir-faire et la technicité de l’équipe dans la conduite de projets dédiés au monde de la radio ancienne, avec les technologies à la portée de l’amateur d’aujourd’hui.
Où est l’intérêt pour les concepteurs de proposer ce genre de projet ?
Aucun intérêt commercial, cela va sans dire : pas de rémunération, pas de ventes de services ou de matériels…
Mais le plaisir de concevoir et d’innover afin d’aider à prolonger la vie de nos anciennes radios,
La joie de partager une même passion avec des amateurs,
Occuper nos moments de loisirs avec des projets, de la réflexion, des hypothèses, du câblage, des mesures…
Bref de quoi maintenir le potentiel de nos neurones restants en activité au top de leur forme !
Si, en plus, cela peut aider chacun à reprendre le fer à souder ou même à se faire violence pour redonner vie à ce vieux poste qui traine au grenier, voire à motiver les plus jeunes à la découverte du patrimoine radiophonique, alors, nous aurons droit au double effet MiniTx PO-GO !!!
Les documents d’étude
L’étude du MiniTx PO-GO étant terminée, de nombreuses informations sont d’ores et déjà disponibles :
- Principe mis en œuvre dans la conception du MiniTx PO-GO,
- Schéma électronique,
- Nomenclature,

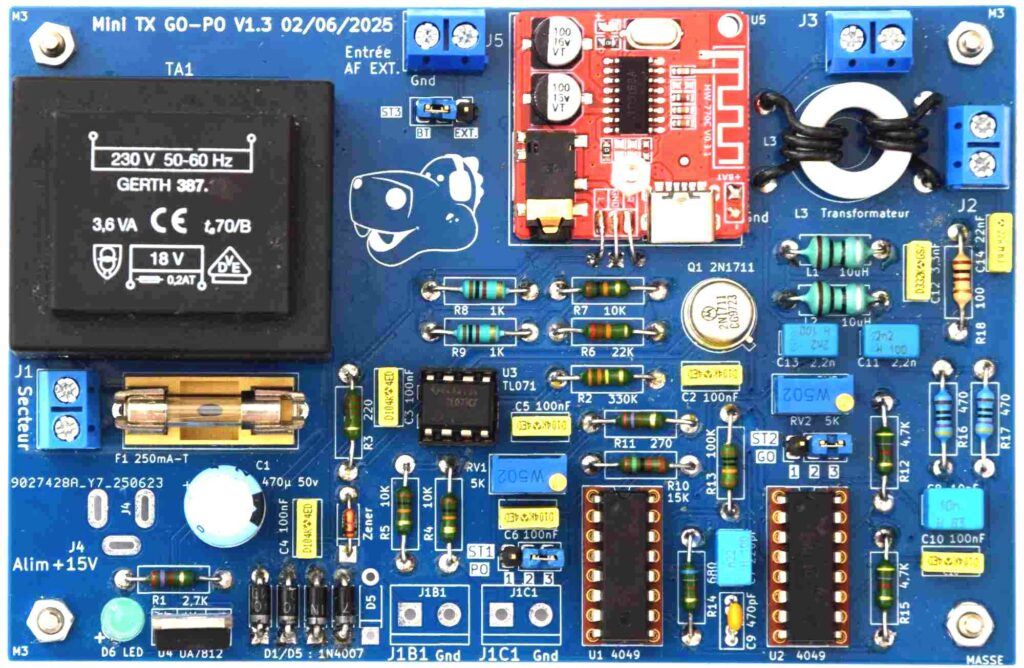

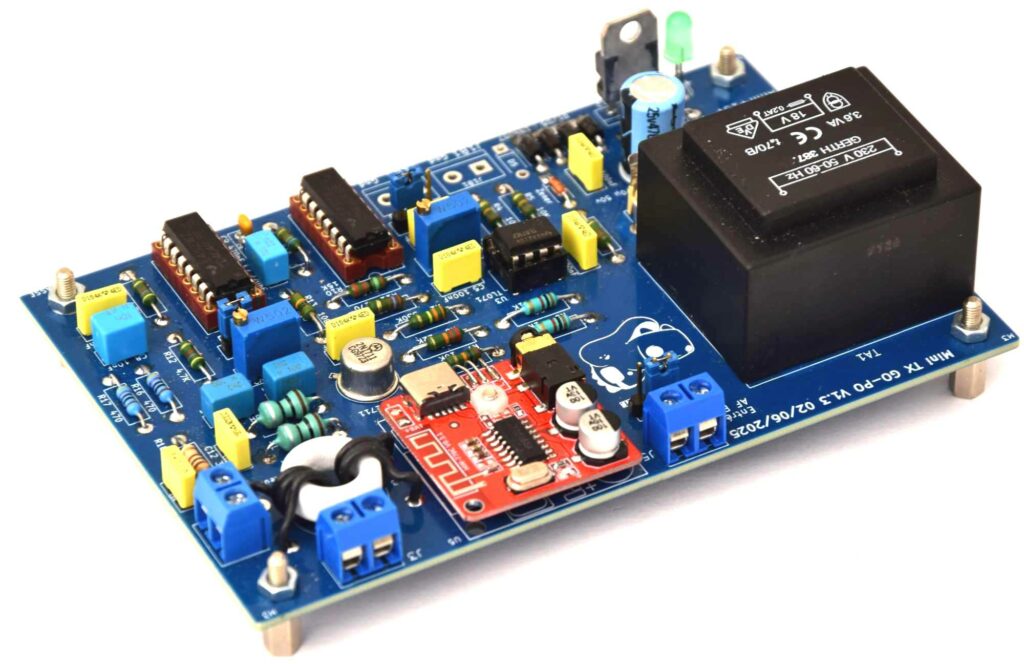

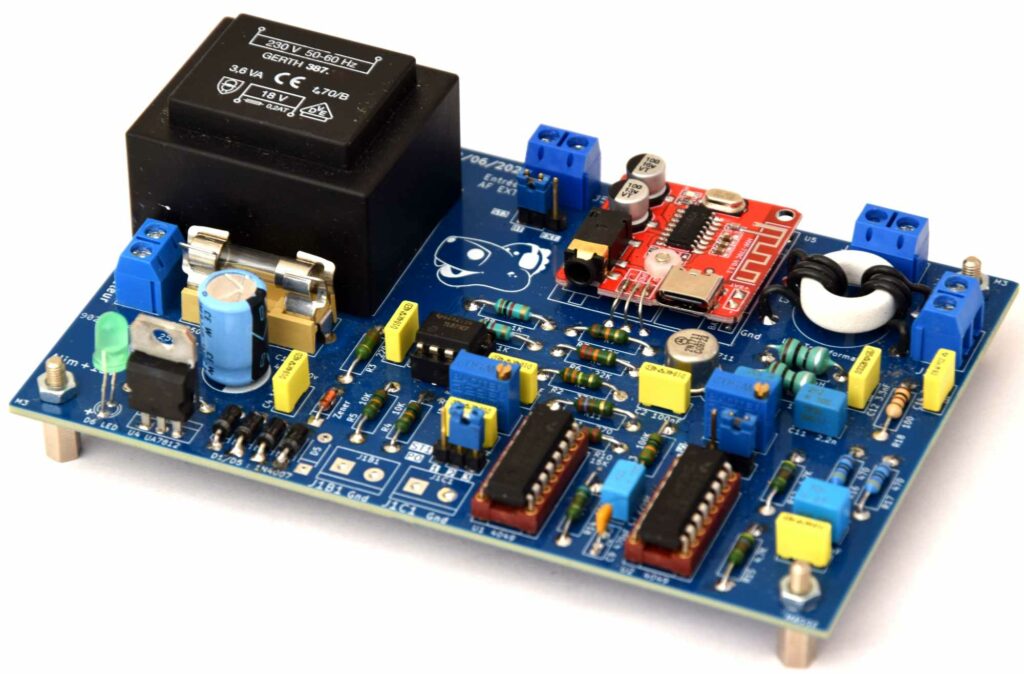

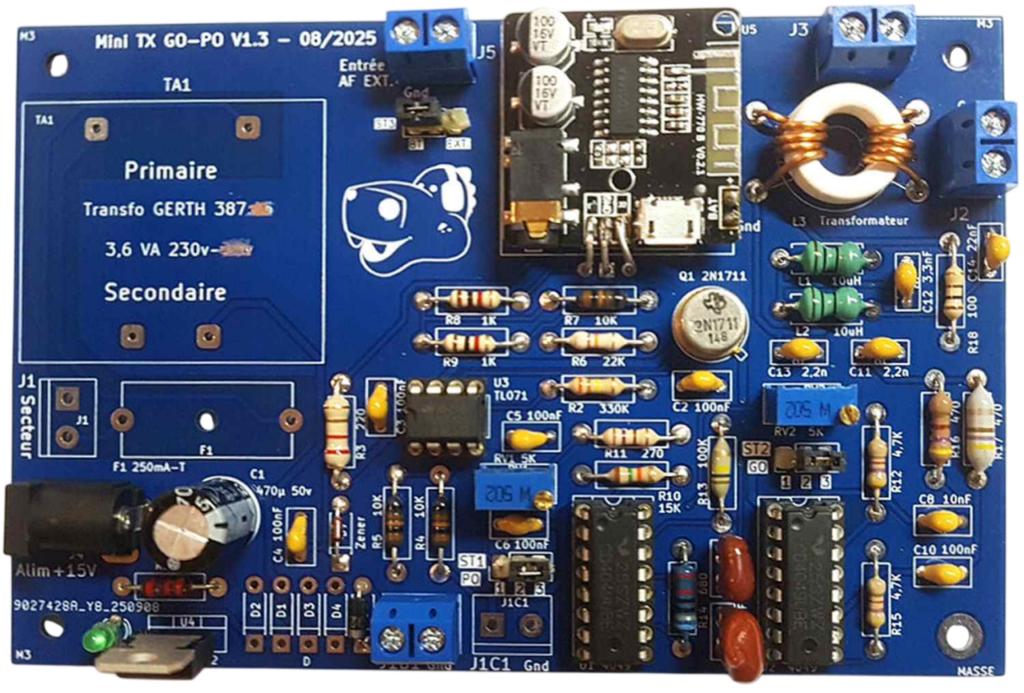

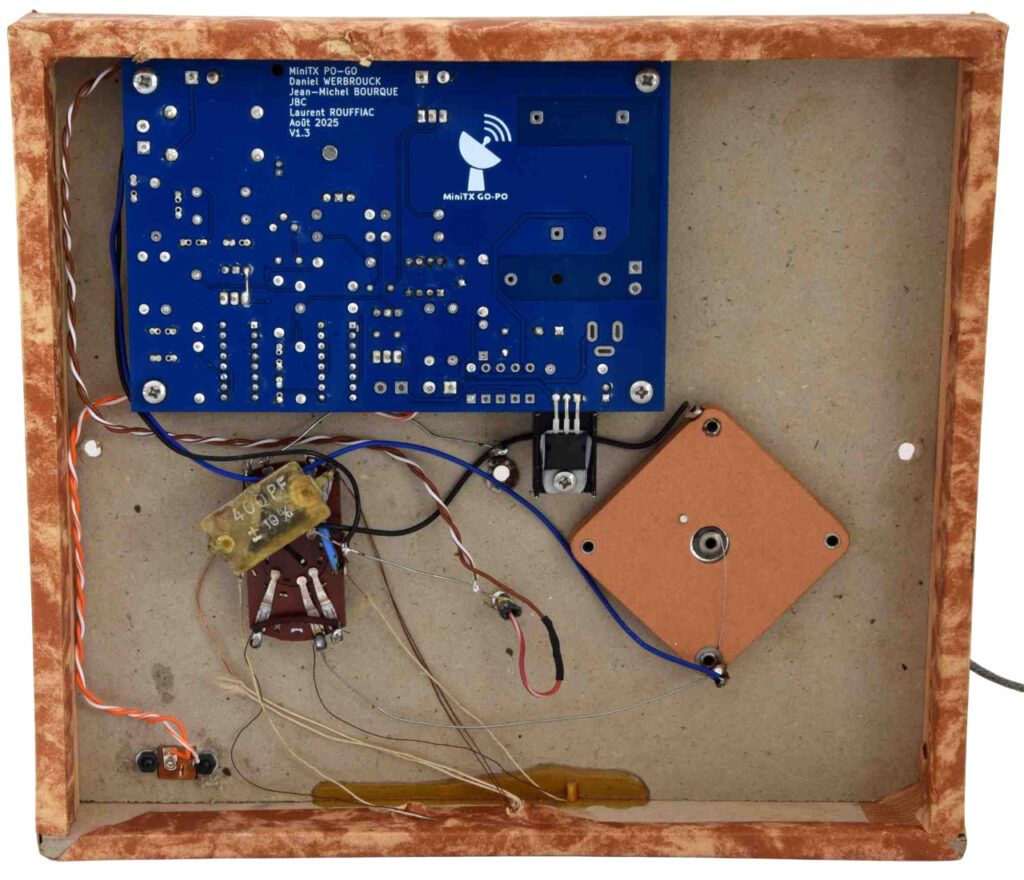

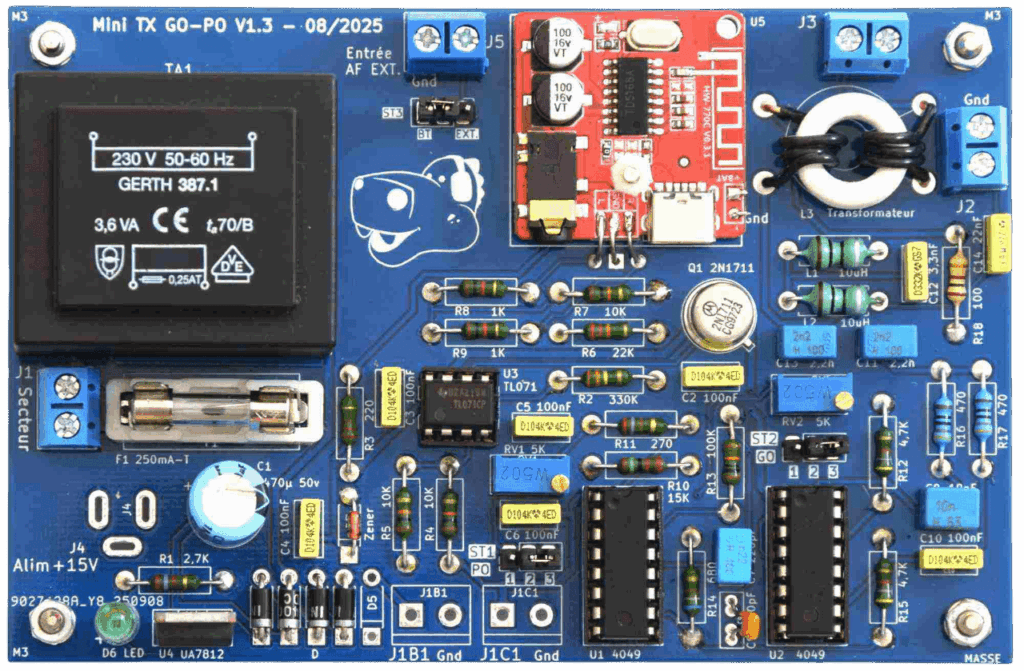

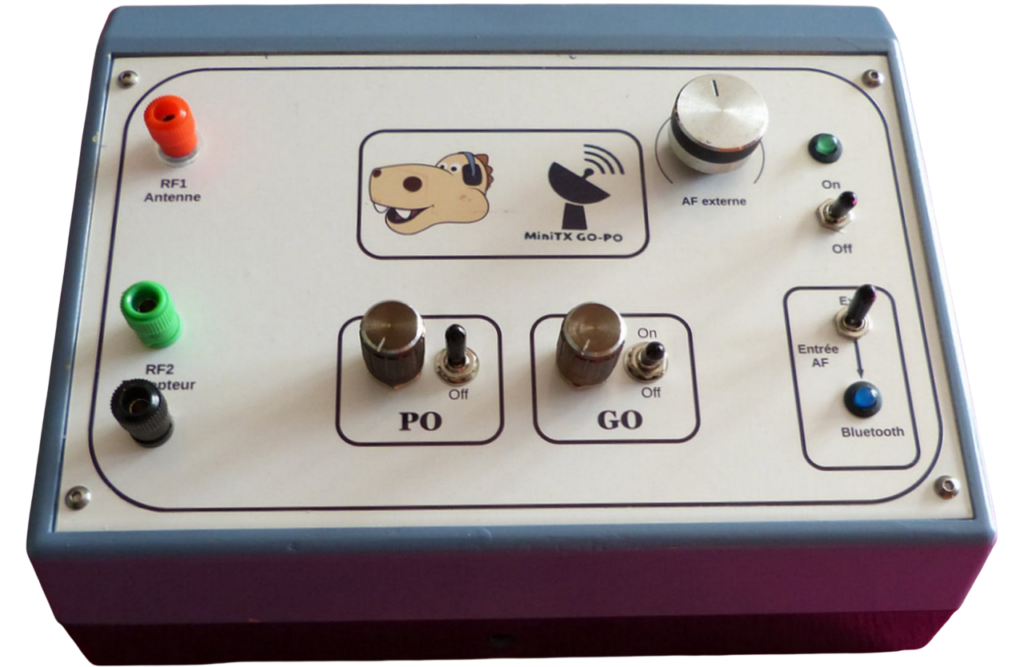

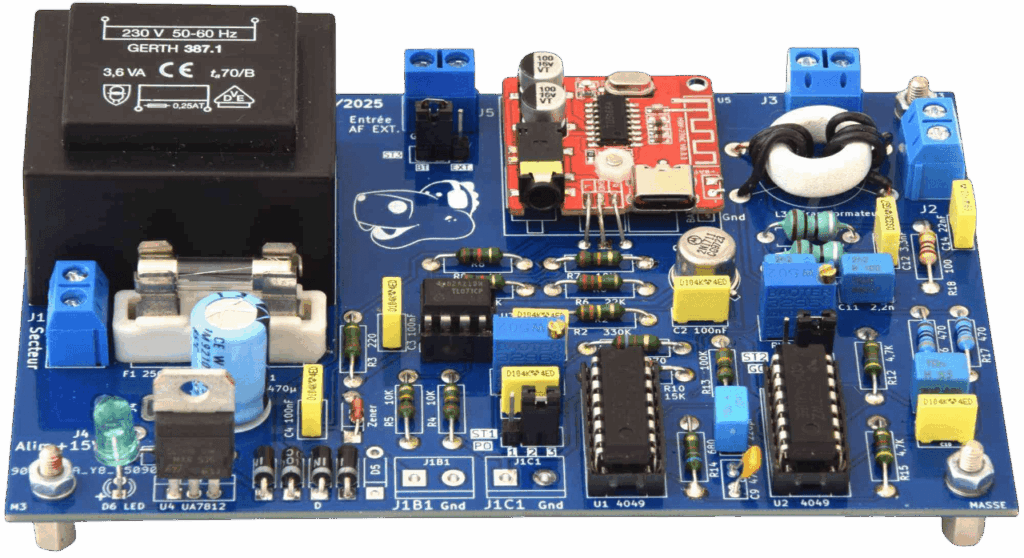

- Clichés des prototypes,
- Résultats des sessions de mesure et de test.
Nous avons synthétisé l’ensemble de ces informations au sein d’un unique document téléchargeable librement et nommé :
Si le projet MiniTx PO-GO vous intéresse, nous vous invitons à prendre connaissance de ce document, dans l’attente de disposer de tous les éléments nécessaires à sa réalisation !
Quelques questions / réponses à propos du projet MiniTx PO-GO
Comment trouver le circuit imprimé et tous les composants nécessaires à la réalisation du MiniTx PO-GO ?
Une nomenclature détaillée du MiniTx PO-GO indique les références précises des composants ainsi que des liens vers un ou plusieurs fournisseurs possibles.
Idem pour le circuit imprimé : le fichier de fabrication sera disponible ici au téléchargement.
Par ailleurs, la communauté des amateurs fréquentant le forum constituera sans aucun doute une bonne opportunité pour grouper les achats afin de bénéficier de remises quantitatives et de réduction des frais de livraison des fournisseurs (comme cela se pratique déjà pour le projet ModulAM)
Peut-on faire évoluer le MiniTx PO-GO du niveau 1 vers les niveaux 2 ou 3 ?
Oui, car un seul circuit imprimé gère les 3 niveaux.
Il suffit de câbler les composants nécessaires et suffisants pour chacun des niveaux d’alimentation souhaités.
Et, bien sûr, il est ensuite possible de câbler plus tard les composants supplémentaires pour passer du niveau 1 de l’alimentation au niveau 3, par exemple.
Le projet MiniTx PO-GO prévoit la génération d’une porteuse sur la bande des PO et une autre sur la bande des GO : est-ce paramétrable ?
Absolument !
Une série de cavaliers permet de valider seulement une bande (PO ou GO) ou les deux simultanément.
Un potentiomètre multi-tours est disponible pour chacune des deux bandes.
La syntonisation s’effectue très simplement : on place l’aiguille du cadran du récepteur TSF sur la bonne bande et sur le nom de la station souhaité, puis on tourne la commande du potentiomètre multi-tours jusqu’à ce que la porteuse soit calée sur la fréquence syntonisée sur le récepteur.
C’est donc extrêmement simple !
Pourquoi deux sorties RF différentes sur le module MiniTx PO-GO ?
Ces deux sorties permettent d’adapter le MiniTx PO-GO à quasiment tous les cas de figure :

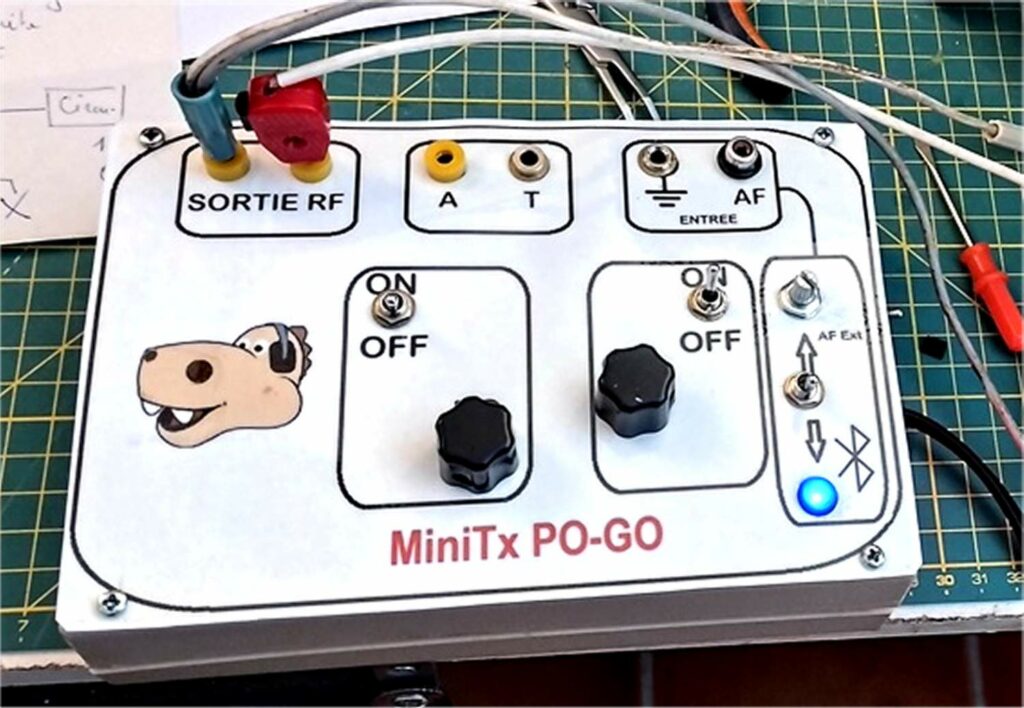

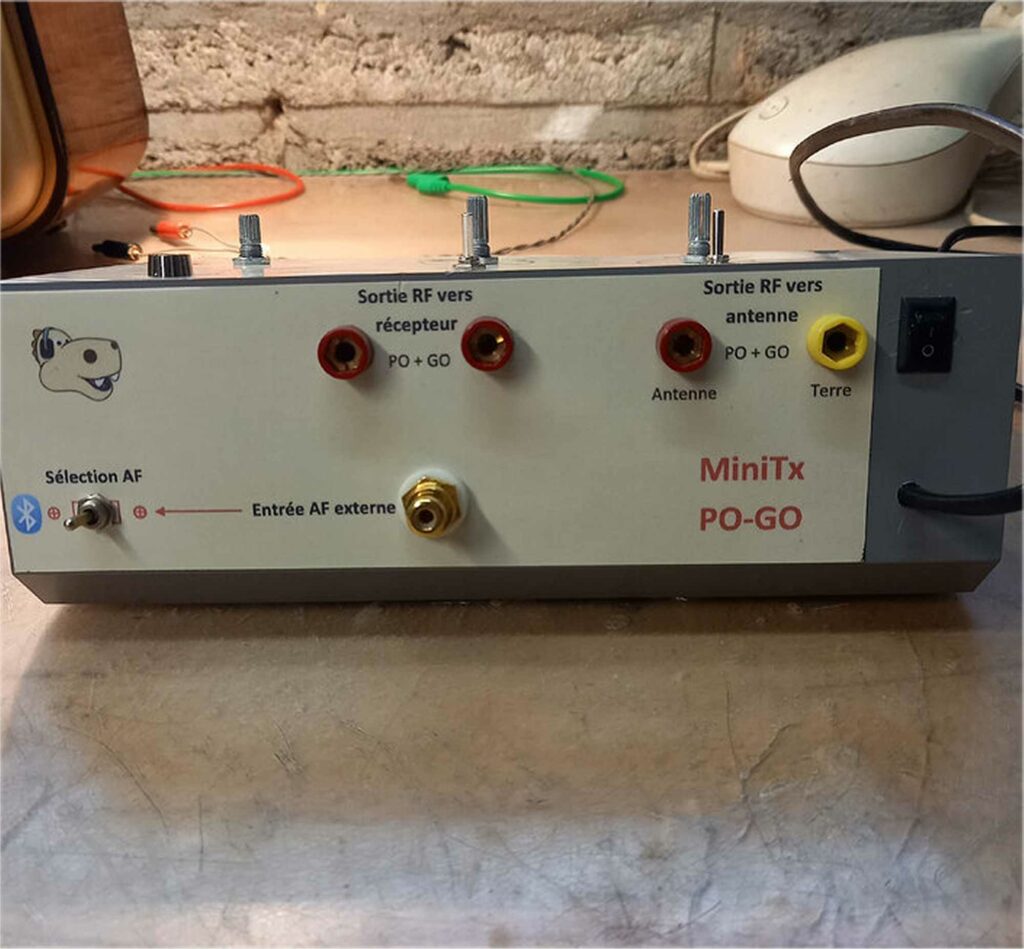

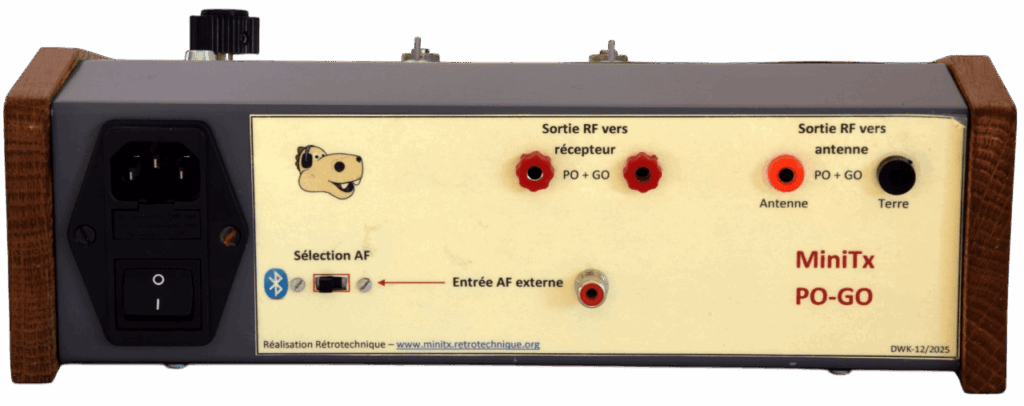

- Sortie RF1 : cette sortie est « flottante » et isolée galvaniquement. Elle est donc électriquement indépendante du récepteur qui y sera raccordé via les prises Antenne et Terre.
Le niveau de la cette sortie est largement suffisant pour alimenter tout type de récepteur (ou plusieurs).
Elle peut aussi être raccordée à un cadre rayonnant pour une émission de proximité. - Sortie RF2 : liaison capacitive avec référence à la masse électrique du module. Cette sortie peut être raccordée à une antenne filaire pour une émission de proximité avec le ou les récepteurs, ou bien alimenter l’entrée d’un amplificateur RF afin d’augmenter la puissance à rayonner.
Faudra t-il disposer d’un ordinateur et/ou d’une liaison à l’internet pour faire fonctionner le MiniTx PO-GO ?
Aucun besoin d’un ordinateur ni d’une liaison à l’internet.
Le MiniTx PO-GO est un module qui ne comporte aucun logiciel.
La seule section digitale est constituée d’un modem Bluetooth totalement autonome qui se connecte avec un Smartphone ou une tablette de façon automatique.
Une fois raccordé à une alimentation externe ou directement au secteur 230 VAC (suivant le niveau d’équipement du circuit imprimé), le MiniTx PO-GO est de suite opérationnel !
Quel est le prix de revient du MiniTx PO-GO ?
Le prix de revient du MiniTx PO-GO est lié au niveau d’équipement souhaité :
Du niveau 1 (alimentation externe 12 VDC au niveau 3 (alimentation secteur 230 VAC) mais toujours avec un seul circuit imprimé, le prix estimé est de 15 à 25 €, en fonction du type de fournisseur choisi.
Ce prix est calculé à l’unité, sachant que certains fournisseurs exigent parfois des commandes de composants en plusieurs exemplaires.
Est-ce possible d’annoncer une date approximative de mise à disposition des éléments pour réaliser le MiniTx PO-GO ?
L’objectif est de finaliser les tâches restantes pendant l’été afin de mettre à disposition le dossier complet dès la rentrée.
Restez informé des dernières nouvelles relatives au projet MiniTx PO-GO en consultant régulièrement cette page ou en vous rendant sur le forum.
